Grundriß der Kesselanlage

Alle anzeigen

Rückwärts

Vorwärts

Details: [1] [2]

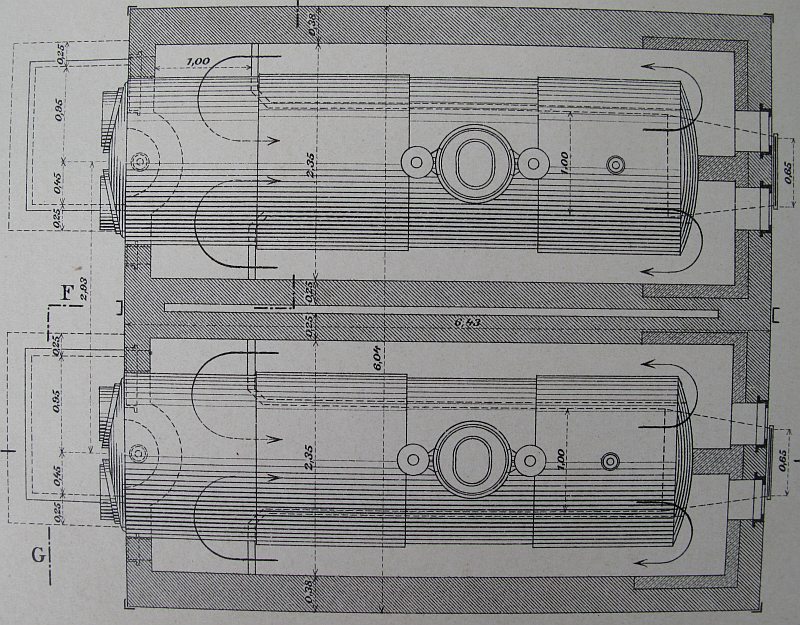

Grundriß der Kesselanlage. Schräg schraffiert die Einmauerung, links die Feuerungsseite. Die U-förmigen Pfeile stellen die Strömungrichtung der Rauchgase dar.
Aufnahmedatum 1901-01-01
Quelle [Zeitschrift für Bauwesen 56 (1906) Tafel 14, Abb. 8]
